管道天燃氣阻火器

產品詳情:



FPB型管道天燃氣阻火器詳細資料：

一、產品適用范圍：

FPB型廣泛應用于冶金、化工等行業的天然氣輸送管道，如加熱爐燃料氣、石油液化氣、煤礦瓦斯排放、也適用民用煤氣管道?？捎行У厍袛嘁蚋咚贇饬髦须s物與管壁急劇摩擦產生的火源，防止非正常情況下火焰在管道中的逆向傳播。杜絕管道燃爆事故的發生。

本產品安全阻火速度1425m/s；極限阻火速度1605m/s；客戶可直接將本產品與天然氣管道的適當部位焊接連通即可運行。

二、產品結構特點：
1、本產品對管道中的亞音速或超音速火焰有淬熄作用；
2、本產品一般都帶配對法蘭，標準為HGJ標準；
3、本產品可以與管道系統配套，也可以與調節閥門、呼吸閥等連接；

三、工作原理：

FPB型燃氣管道阻火器是利用金屬波紋盤之間狹縫間隙，對管道中傳播的亞音速或超音速火焰具有淬熄作用的原理設計制造的，本產品的連接法蘭按HG20595-97凹凸面帶頸對焊鋼制管法蘭設計制造，用戶需選用其它標準的連接法蘭，請在訂貨中予以說明,對于PN＞4.0MPa的氣體阻火器。

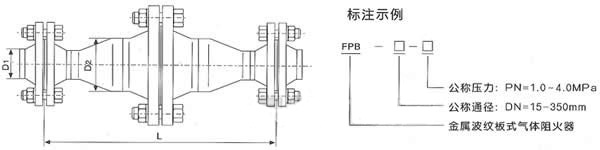

結構圖：

天然氣阻火器主要外形及連接尺寸：



型號	公稱直徑 DN	D1	D2	L
				PN1.0MPa	PN1.6MPa	PN2.5MPa	PN4.0MPa
FPB-15	15	18×3	57×3.5	330	330	330	330
FPB-20	20	25×3	57×3.5	330	330	340	340
FPB-25	25	32×3.5	73×4	365	365	375	375
FPB-32	32	38×3.5	73×4	375	375	390	390
FPB-40	40	45×3.5	89×4	375	375	405	410
FPB-50	50	57×3.5	108×4	420	420	445	465
FPB-65	65	73×4	133×4.5	485	485	515	520
FPB-80	80	89×4	159×4.5	505	505	560	560
FPB-100	100	108×4	219×6	555	555	600	645
FPB-125	125	133×4.5	273×8	615	615	670	720
FPB-150	150	159×4.5	325×8	665	665	735	800
FPB-200	200	219×6	377×9	940	940	1015	1100
FPB-250	250	273×8	480×10	1030	1030	1150	1265
FPB-300	300	325×8	529×10	1295	1295	1430	1545
FPB-350	350	377×9	630×12	1300	1300	1430	1545



注：1、FPB型天然氣阻火器產品的連接法蘭按HG20595-97凹凸面帶頸對焊鋼制管法蘭設計制造，用戶需選用其它標準的連接法蘭，請在訂貨中予以說明！
