詳細介紹
V錐流量計是一種的差壓式流量計量裝置，并以邊壁逐步收縮節流方式，一改傳統節流的缺點，因此V錐流量計可用于石油，化工，電力，熱供等行業。
V錐流量計概述：

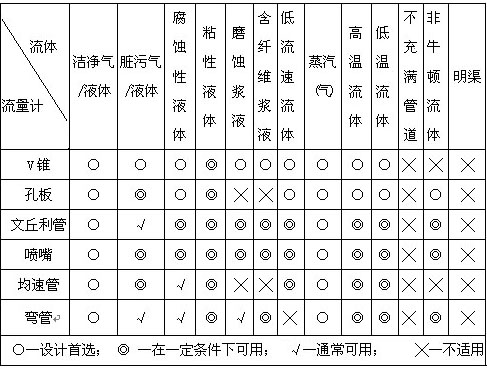

V錐流量計應用范圍

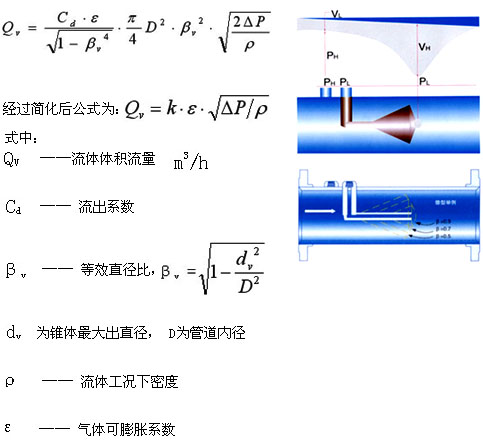

V錐流量計原理
V錐流量計產品選型：
型 號 | 說 明 | |||||
MF-V | V錐流量計 | |||||
| 代號 | 口徑(mm) | ||||
| 15～3000 | DN15～DN3000mm | ||||
|
| 各部件材料材質 | ||||
| 代碼 | 錐體 | 鋼管 | 法蘭 | ||
| A | SS304 | 20# | 20# | ||
| B | SS304 | 15CrMo | 15CrMo | ||
| C | SS304 | SS304 | 20# | ||
| D | SS304 | SS304 | SS304 | ||
| E | SS316L | SS304 | SS304 | ||
| G | SS316L | SS316L | SS316L | ||
| # | 其它材質 | ||||
| 代號 | 介質 | ||||
| 1 | 液體 | ||||
| 2 | 氣體 | ||||
| 3 | 蒸汽 | ||||
| 4 | 高溫介質 | ||||
| 代號 | 補償形式 | ||||
| N | 不帶壓力、溫度補償 | ||||
| Q | 帶壓力、溫度補償輸出 | ||||
| 代號 | 連接形式 | ||||
| L | 螺紋連接（適用于小口徑） | ||||
| W | 法蘭連接 | ||||
| 代號 | 壓力等級 | ||||
| 0 | 0.25MPa | ||||
| 1 | 0.6 MPa | ||||
| 2 | 1.0 MPa | ||||
| 3 | 1.6 MPa | ||||
| 4 | 2.5 MPa | ||||
| 5 | 4.0 MPa | ||||
| 6 | 6.3 MPa
| ||||
