干式波輪式攪拌機雙曲面攪拌器

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號GSJ-500

品牌

廠商性質生產商

所在地南京市

在線詢價收藏產品查看聯系電話

化工機械設備網采購部電話：0571-88918531QQ:2568841715

聯系方式：查看聯系方式

更新時間：2018-12-19 11:51:33瀏覽次數：691次

聯系我時，請告知來自化工機械設備網

產品分類 品牌分類

  三級商鋪產品分類

全部產品列表

  其他品牌

江蘇如克環保設備有限公司

經營模式：生產廠家

商鋪產品：97條

所在地區：江蘇南京市

聯系人：鄭夏宇（市場部經理）

詢價 給他留言

產品簡介

產品簡介：

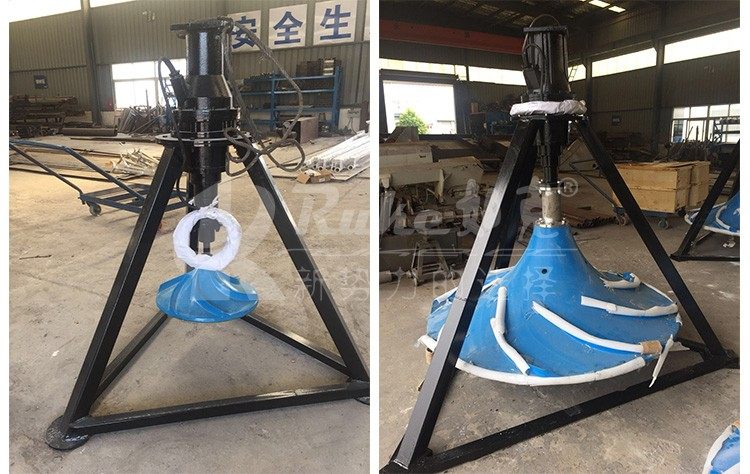

GSJ型雙曲面攪拌機的葉輪采用*的成型工藝，表面光滑，線型及流態*，具有強度高、耐腐蝕的特性，同時阻力小，效率高。采用干式安裝，配套的電機及減速機置于液體的上方，不接觸液體，水下無易損件，具有較長的使用壽命，是各種液體攪拌的理想設備。

詳細介紹

GSJ-500廠家供應干式波輪式攪拌機雙曲面攪拌器/倒傘型攪拌機

品牌：	江蘇如克環保	型號：	GSJ-500
功率：	KW	處理污水量：	m3/h

產品簡介：

GSJ型雙曲面攪拌機的葉輪采用*的成型工藝，表面光滑，線型及流態*，具有強度高、耐腐蝕的特性，同時阻力小，效率高。采用干式安裝，配套的電機及減速機置于液體的上方，不接觸液體，水下無易損件，具有較長的使用壽命，是各種液體攪拌的理想設備。

基本原理：

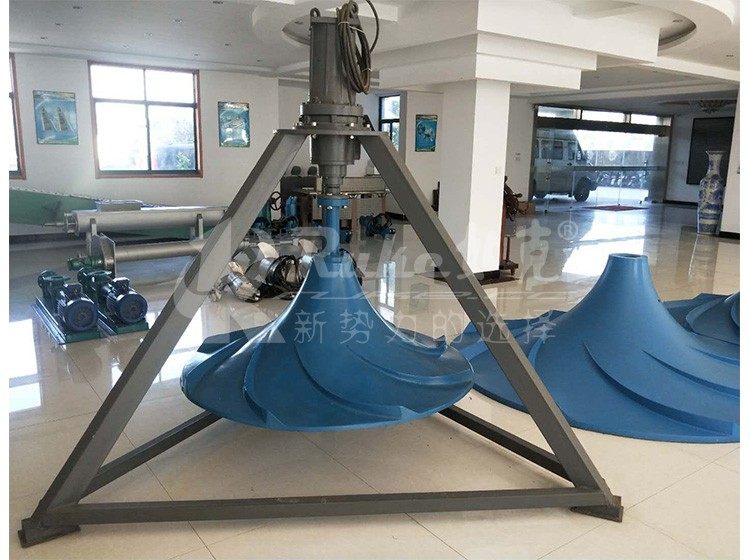

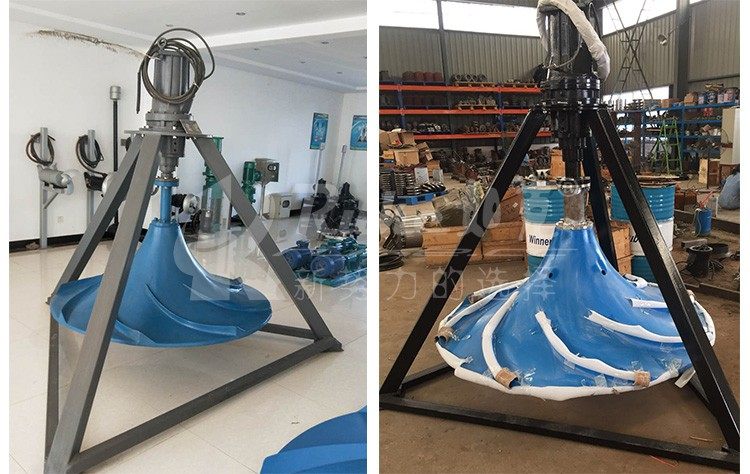

雙曲面葉輪體上表面為雙曲線母線繞葉輪體軸線旋轉形成的雙曲面結構。其獨 特的葉輪結構設計，較大限度地將流體特性與機械運動相結合。雙曲線的方程為xy=b曲線沿y軸旋轉而構成的曲面體。

技術關鍵：

1.符合流體運動特性的雙曲面葉輪

2.結構緊湊的傳動系統

3.高效耐用動力系統

典型規模應用：

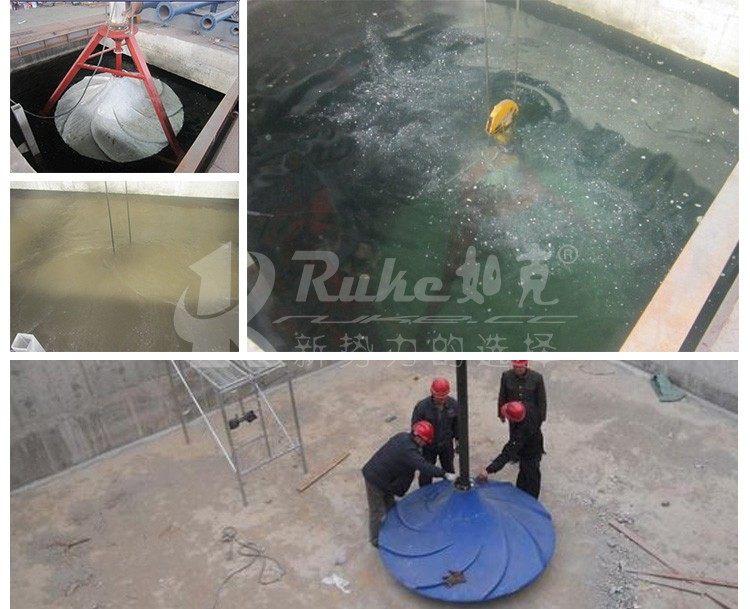

常州城北污水處理廠，處理污水量15 萬m3/d。

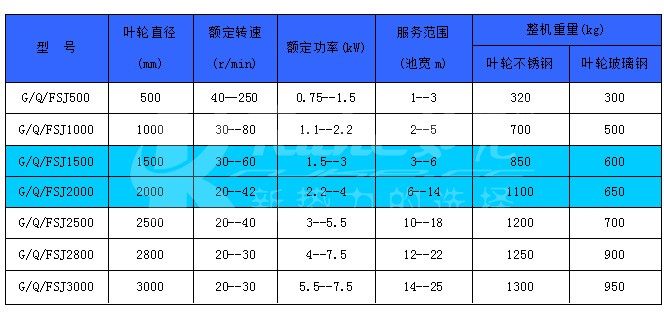

主要技術指標：

型號：GSJ-1000；

功率；1.1kw

轉速：30kw

葉輪直徑：1000mm

運行管理：

該攪拌理理念*，整機結構緊湊，運行可靠，安裝維護便捷，運行管理方便。自運行來，相比較傳統的攪拌機，攪拌效果良好，*產生，且節能效果明顯。

經濟效益分析：

能耗：總能耗：165kw；傳統攪拌機能耗：大于210kw；節約能耗45kw，按電費0.65元/kw•h計算，每年可節約費用25萬元以上。維護保養：雙曲面攪拌機安裝后前三年免維護。

適用范圍：

廣泛運用在環保、化工、能源、輕工等行業需要對液體進行固、液、氣攪拌混合的場合。在污水處理工藝過程中常用的工藝階段如：混凝池；均質池；調節池；厭氧池；水解酸化池等。

工作原理：

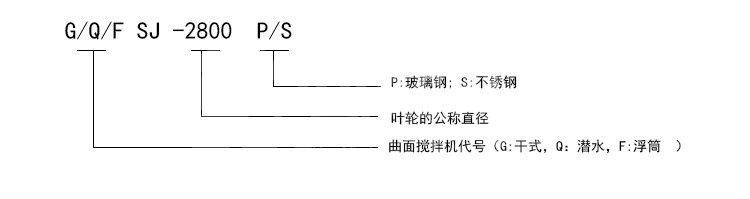

G/Q/FSJ型系列曲面攪拌機曲面葉輪體上表面為雙曲線母線繞葉輪體軸線旋轉形成的雙曲面結構，其*的葉輪結構設計，較大限度地將流體特性與機械運動相結合。雙曲線的方程為xy=b曲線沿y軸旋轉而構成的曲面體；為了迎合水體流動，設計從葉輪的中心進水，這一方面減少了進水紊流，另一方面保證了液體對葉輪表面的壓力均勻，從而保證整機在運動狀態下的平衡。在漸開雙弧面上均布有八條導流葉片，借助液體自重壓力作補充進水獲得的勢能與葉輪旋轉時產生的離心力形成動能，液體在重力加速度的作用下經雙曲面結構過渡沿葉輪圓周方向作切線運動，在池壁的反射作用下，形成自上而下地循環水流，故可獲得在軸向和徑向方向的交叉水流(如雙曲面流態圖)。

正是由于G/Q/FSJ型系列曲面攪拌機葉輪的結構特性和接近池底安裝的特點，其工作位置決定了它對懸浮物的防沉降作用是直接的，在工作中可獲得理想的攪拌效果，能有效地消除攪拌死角。較大的比表面積可獲得大面積的水體交換。

城市污水處理工藝中，水體攪拌是其中關鍵工序之一。目前使用的攪拌葉輪是雙葉槳或多葉槳、多葉片或螺旋異形曲面等。這些葉片的結構形式，針對特定的攪拌要求，都起到一定的作用。但卻或多或少存在一定的攪拌死角，因而難以攪拌均勻。

本技術創 新的目的在于：針對以上現有技術存在的缺點，提出一種可以消除攪拌死角，從而保證攪拌均勻的雙曲面攪拌葉輪。

為了達到以上目的，申請人綜合考慮了水體攪拌流態和混合均勻的要求，提出了本實用新型的雙曲面攪拌葉輪，該設計包括與動力輸出軸傳動連接的攪拌葉輪體，所述葉輪體的徑向分布有攪拌葉片，其結構改進在于：所述葉輪體的上表面為雙曲面母線繞葉輪體軸線旋轉形成的雙曲面。

使用時，本實用新型的雙曲面攪拌葉輪在攪拌水體時，既能使水體沿圓周方向流動，又能使水體上下翻滾，從而使水流的混合狀態形成立體、螺旋狀的混合攪拌，保證固與液、液與氣、以及固、液、氣三相的均勻混合，可以消除死角。本雙曲面葉輪尤其適用于圓形池、方形池，也有多臺布置于長方形水池中。
